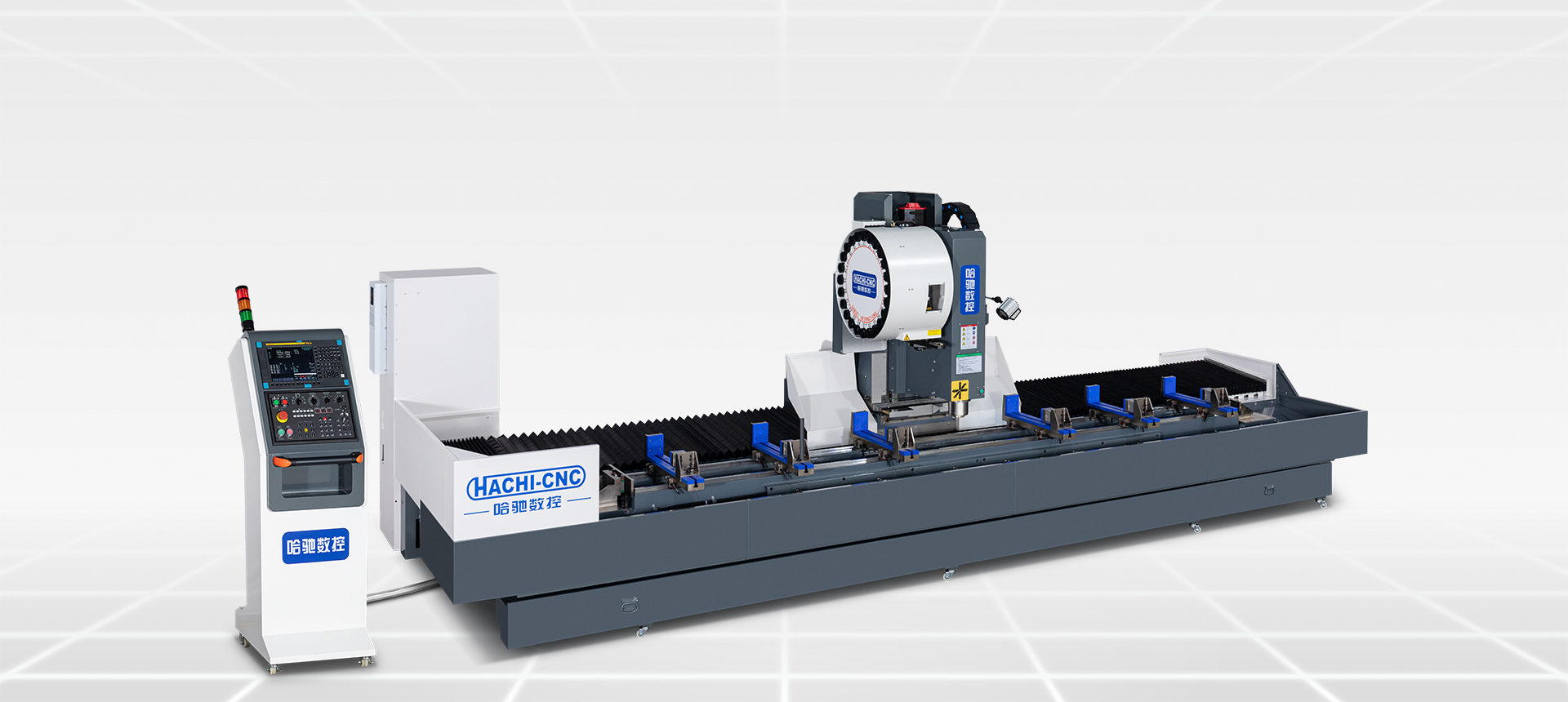

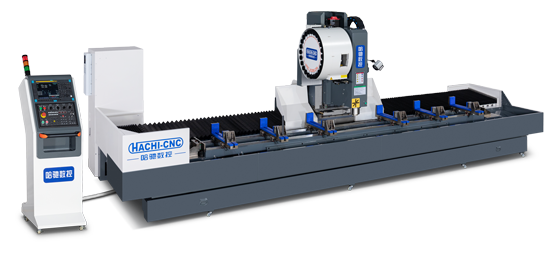

線軌工作臺BT40型材加工中心（HVX系列）

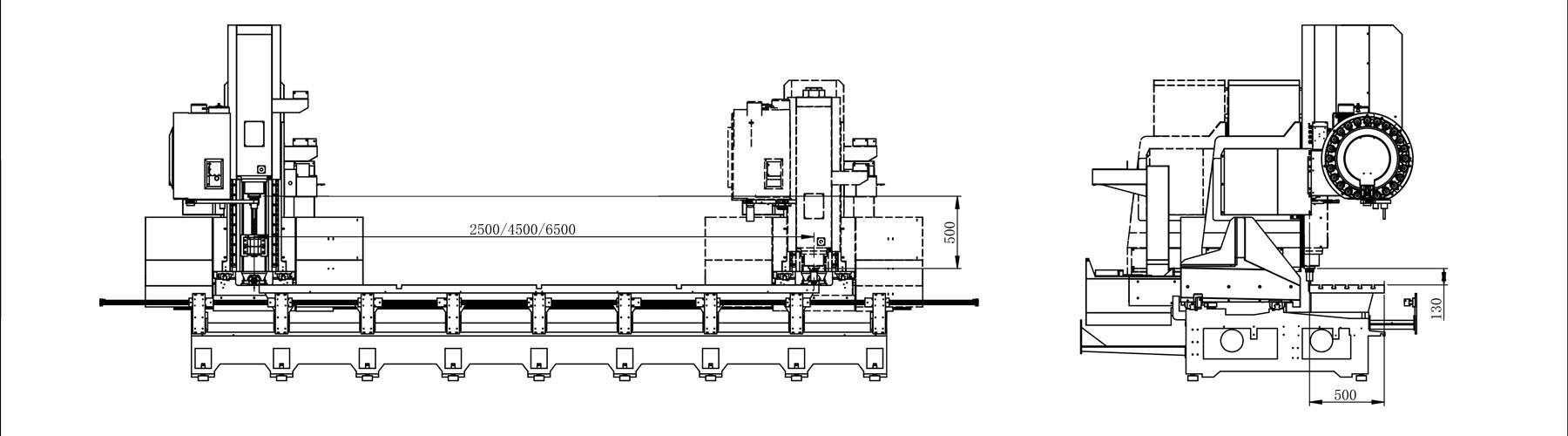

HVX線架圖

產品參數

  • 設備介紹：本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心。

  • 適用型材：用于各種鋼材、鋁材、銅金屬與非金屬等型材的加工。

  • 配置簡介：采用120mm直徑的BT40主軸，進口高端控制系統，簡單化結構設計，易于操作。

  • 應用領域：門窗幕墻、智能家居、輕鋁構架型材加工等。


焊接架床身 HVX2500 / HVX4500 / HVX6500

HVX 系列參數 HVX Series Technical Parameter Table



項目單位參數
行程X軸mm2500/4500/6500
Y軸mm500
Z軸mm500
主軸鼻端到工作臺端面距離mm130
夾具裝夾范圍（長*寬）mm0-420
最大臺荷重KG3000
夾具T型槽寬度mm15
夾具數量（可選）個6
移動快移速度X/Y/Zm/min602828
切削進給X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.030.010.01
重復定位精度X/Y/Zmm±0.01/500±0.008/500±0.008/500
主軸最高轉速rpm12000
主軸孔
錐度7/24 錐度NO.40
刀把規格
BT40
伺服功率三軸伺服馬達功率X/Y/ZKW3.03.03.0
主軸伺服馬達功率KW11/18.5

項目單位參數
刀庫刀庫形式
圓盤式
刀柄規格
BT40
刀具數量把24
換刀時間（刀對刀）sec1.8
拉釘形式
45°
潤滑冷卻潤滑系統
自動導軌油潤滑裝置
冷卻系統
噴水式切削冷卻系統
動力電力KVA25（380V、50HZ）
氣源Mpa0.6-0.9
機械規格操作系統
FANUC
機床高度（Z軸正極限）mm約2650
機床寬度（Y軸負極限）mm約2650
整機長度mm約5000-9000
占地面積mm2約5000-9000*2650
整機重量KG約5000-8000



×
