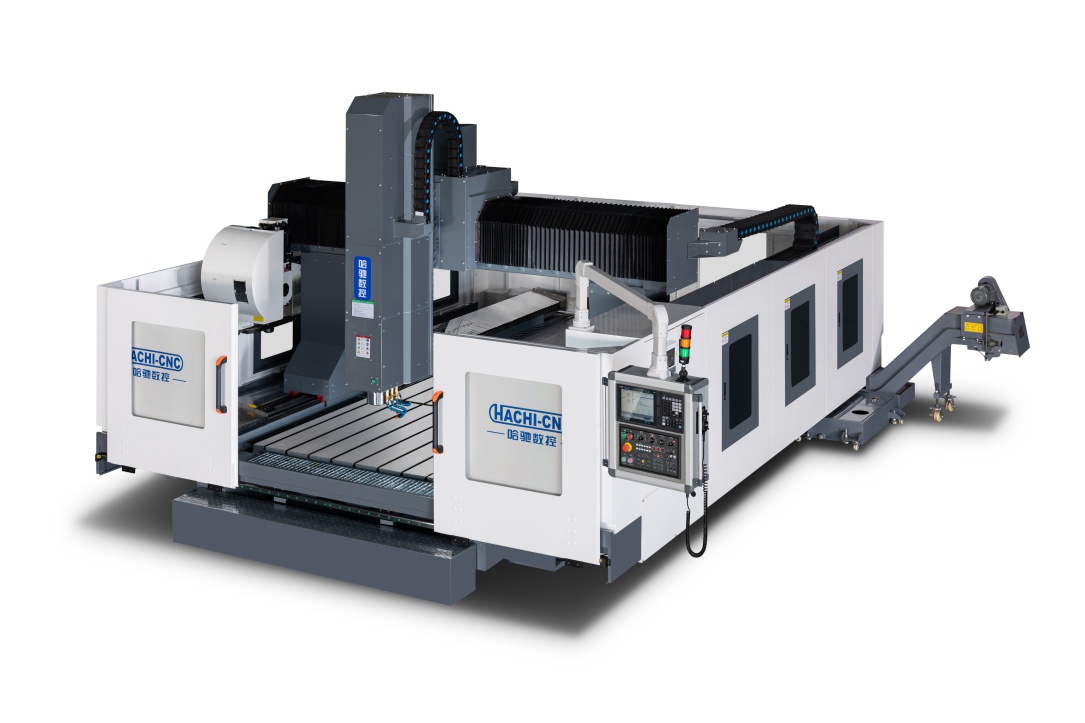

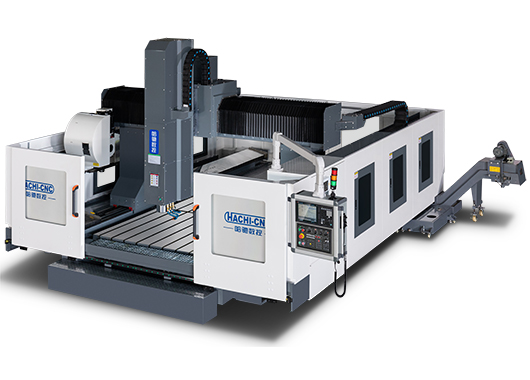

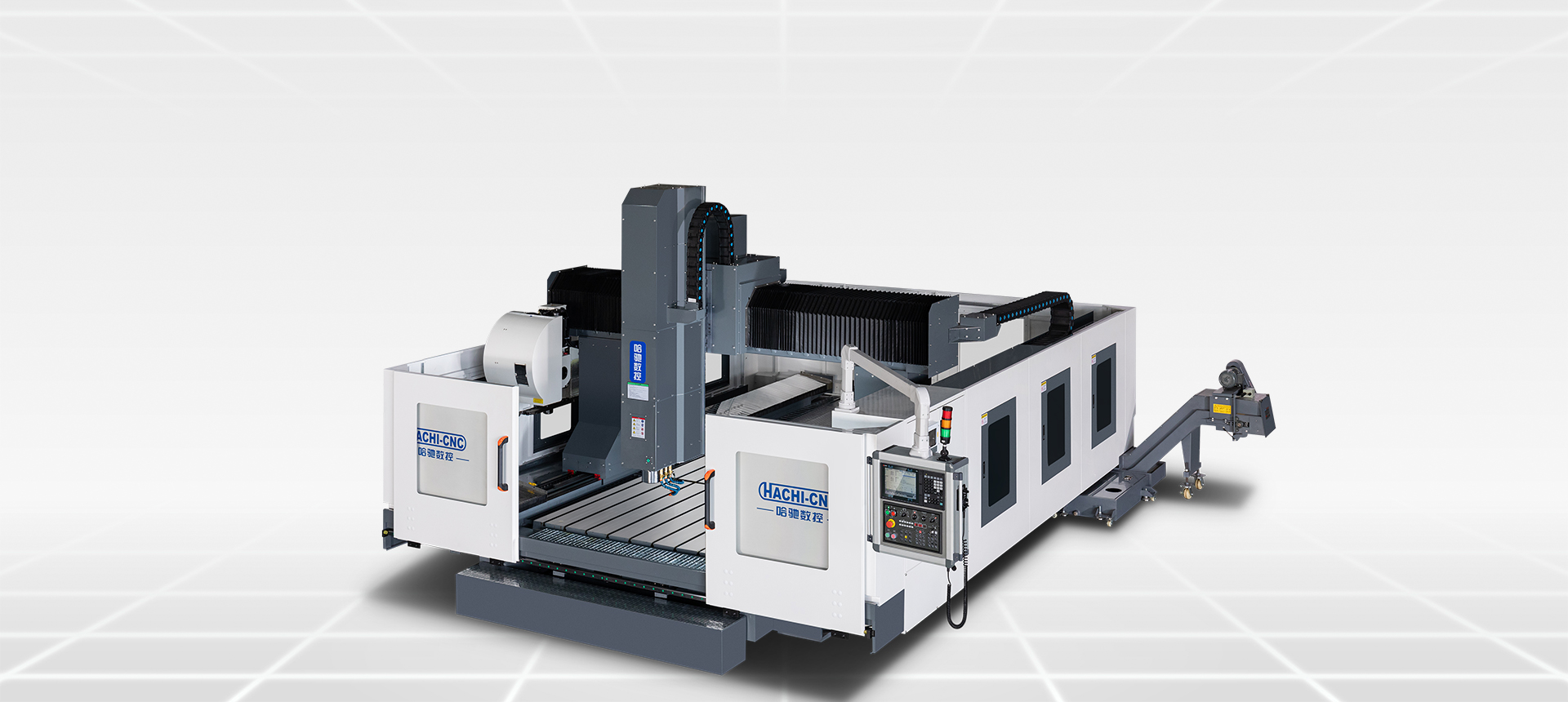

龍門加工中心（HLE系列）
（新能源汽車部件加工專用機型-HLE3020）

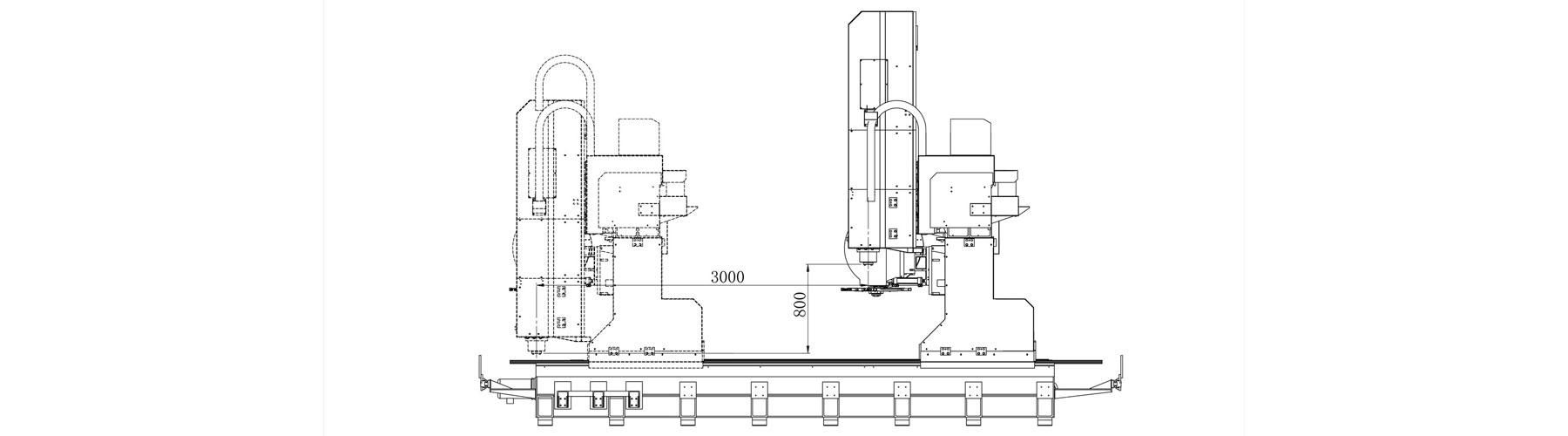

HLG3020-Z800-鈑金總裝配體（行程示意圖)-1

產品參數

  • 設備介紹：本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適合各種長度鋼、銅、鋁和非金屬的型材、板材加工。

  • 配置簡介：使用150mm直徑的BT40主軸，進口高端數控系統，配有自動排屑機。

  • 應用領域：新能源汽車電池托盤、板材類加工、軌道交通等。

  • 特點概述：鋼型材，板材類加工。


HLG 3020 系列參數 HLG 3020 Series Technical Parameter Table

項目單位參數
行程X軸mm3000
Y軸mm2000
Z軸mm800
主軸鼻端到工作臺端面距離mm130
移動快移速度X/Y/Zm/min404020
切削進給X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.050.030.03
重復定位精度X/Y/Zmm0.0230.030.03
主軸最高轉速rpm12000
主軸孔
錐度7/24 錐度NO.40
主軸規格
BT40
伺服功率三軸伺服馬達功率X/Y/Zmm3.0+3.03.03.0
主軸伺服馬達功率KW11

項目單位參數
刀庫刀庫形式
圓盤式
刀柄規格
BT40
刀具數量把16
換刀時間（刀對刀）sec1.8
拉釘形式
45°
潤滑冷卻潤滑系統
自動導軌油潤滑裝置
冷卻系統
噴水式切削冷卻系統
動力電力KVA30（380V、50HZ）
氣源Mpa0.6-0.9
機械規格操作系統
FANUC/MITSUBISHI
機床高度（Z軸正極限）mm約3800
機床寬度（Y軸負極限）mm約4300+1300
整機長度mm約6200+600
占地面積mm2約6200*4300+1300
整機重量KG約16000


×
