經典BT40型材加工中心（HC系列）

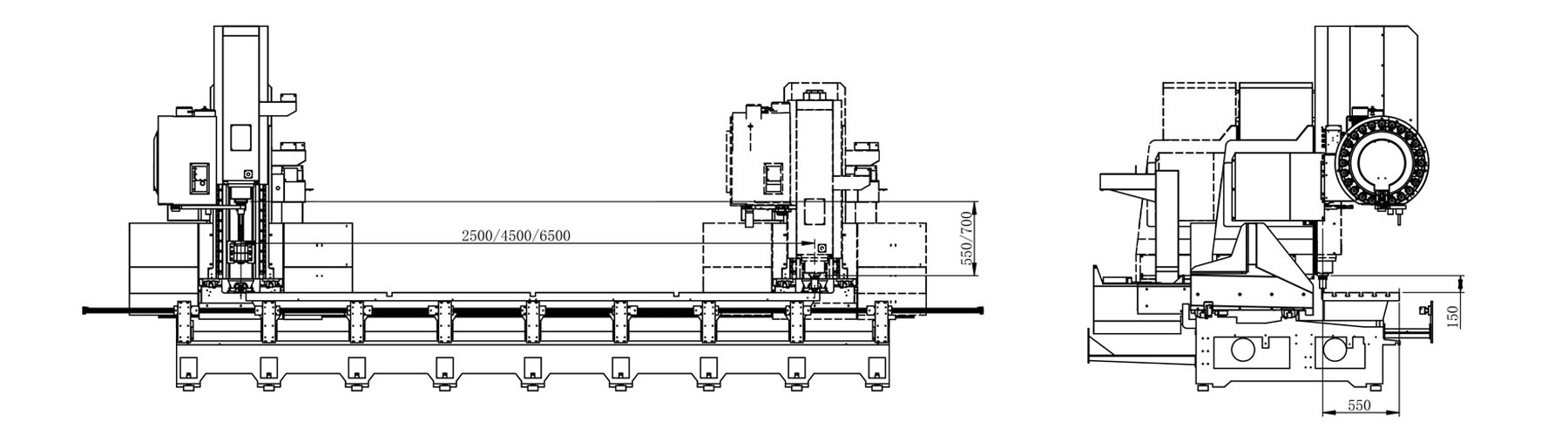

HC線架圖
產品參數

  • 設備介紹：本設備是集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種長度的銅、鋁、鋁合金型材與厚重鋁型材加工。

  • 配置簡介：采用150mm直徑的BT40主軸錐孔；配置高鋼性進口滾柱線軌；進口高端控制系統；大功率伺服電機。

  • 應用領域：軌道交通、新能源汽車部件、線性模組導軌、通訊產品、家電鋁合金部件，高端門窗、幕墻型材加工等。

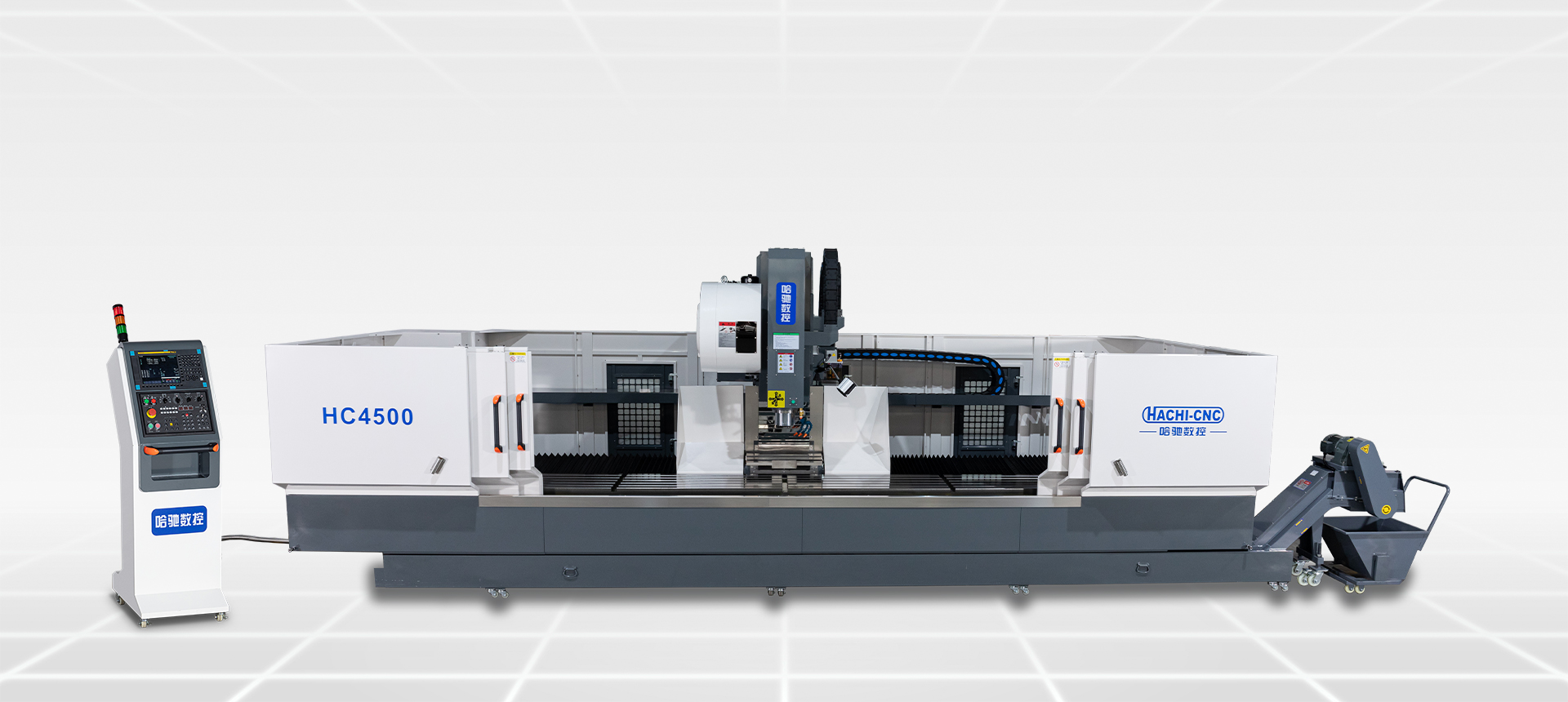

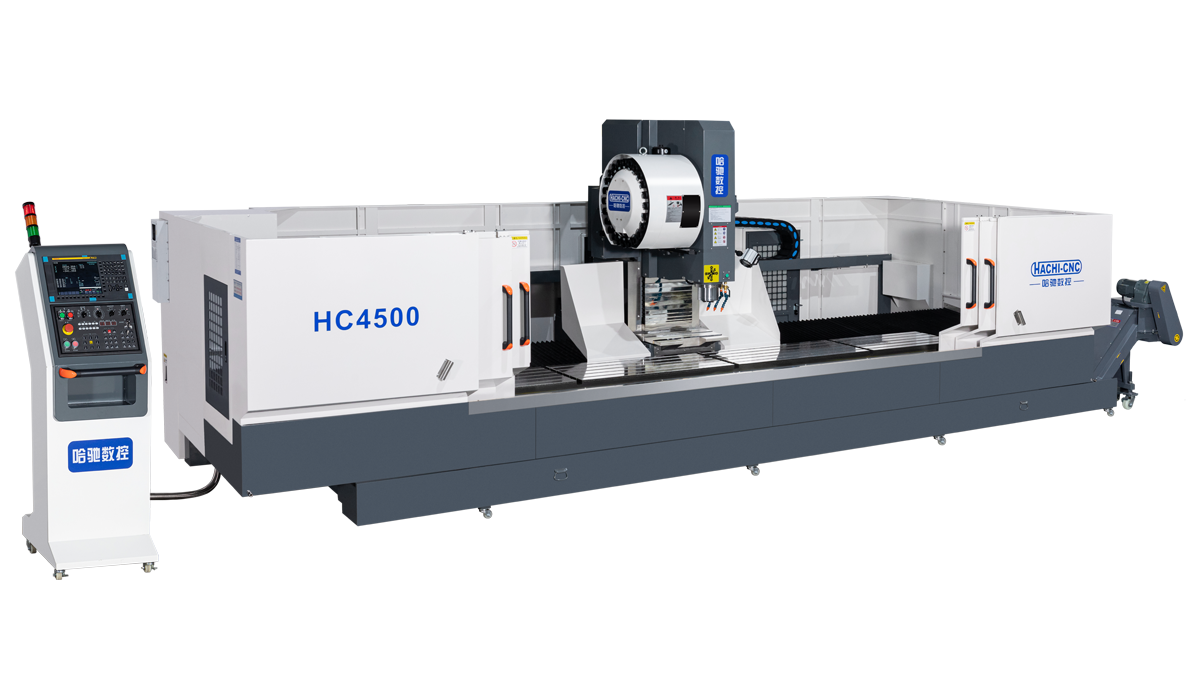

焊接架床身 HC4500 / HC6500

HC 系列參數 HC Series Technical Parameter Table

項目單位參數
行程X軸mm4500/6500（可定制其他長度）
Y軸mm550
Z軸mm700
主軸鼻端到工作臺端面距離mm150
移動快移速度X/Y/Zm/min602828
切削進給X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.030.010.01
重復定位精度X/Y/Zmm±0.01/500±0.008/500±0.008/500
主軸最高轉速rpm12000
主軸孔
錐度7/24 錐度NO.40
刀把規格
BT40
伺服功率三軸伺服馬達功率X/Y/ZKW3.03.03.0
主軸伺服馬達功率KW11/18.5

項目單位參數

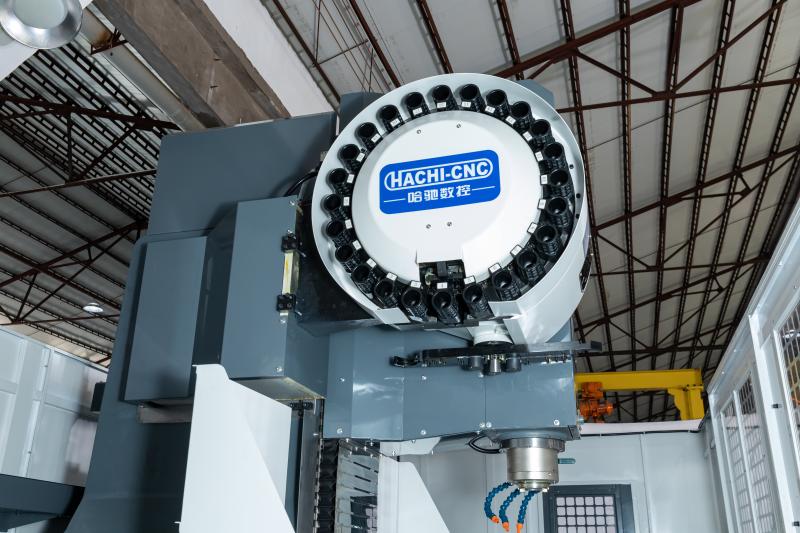

刀庫刀庫形式
圓盤式
刀柄規格
BT40
刀具數量把24
換刀時間（刀對刀）sec1.8
拉釘形式
45°
潤滑冷卻潤滑系統
自動導軌油潤滑裝置
冷卻系統
噴水式切削冷卻系統
動力電力KVA25（380V、50HZ）
氣源Mpa0.6-0.9
機械規格操作系統
FANUC/MITSUBISHI
機床高度（Z軸正極限）mm約3100
機床寬度（Y軸負極限）mm約2900
整機長度mm約8400-11000
占地面積mm2約8400-11000*2900
整機重量KG約12000-15000
×
